Contrôleur climatique PH Mate 20 pour élevages de volailles et de porcs

2.1 Circuit contrôlable

Le X20 est un contrôleur de climatisation autonome. Il prend en charge :

• Entrée pour 8 capteurs de température NTC (6 pour l'intérieur, 1 pour l'extérieur ou la température de l'eau).
• 1 entrée du capteur d'humidité
• 1 entrée du capteur NH3
• 1 entrée de capteur de CO2
• 1 Entrée du capteur de pression statique
• 2 Entrées numériques (compteur d'eau à impulsions et impulsion d'alimentation)
• 2 Ventilateurs à fréquence variable
• 18 groupes de ventilateurs à vitesse constante
• 3 Ventilateur mélangeur
• 3 commandes de refroidissement

11) 4 commandes de chauffage

12) 1 commande d'éclairage

13) 1 sortie d'alarme

14) 2 moteurs d'entrée et 3 moteurs de rideau

2.2 Châssis du contrôleur

Il est doté d'un châssis entièrement fermé, fabriqué à partir de matériaux écologiques et scellé avec du caoutchouc de silicone, ce qui garantit une résistance durable à la poussière, à l'eau et aux hautes températures.

2.3 Écran tactileLe niveau d'étanchéité et le niveau de protection sont respectivement IP67 et IK08.

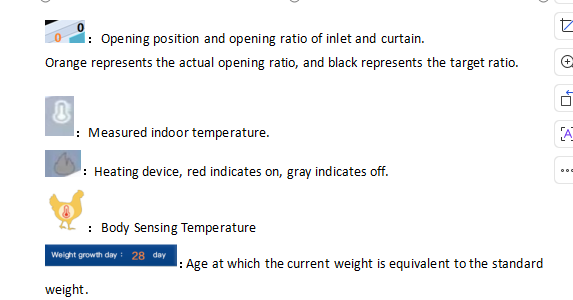

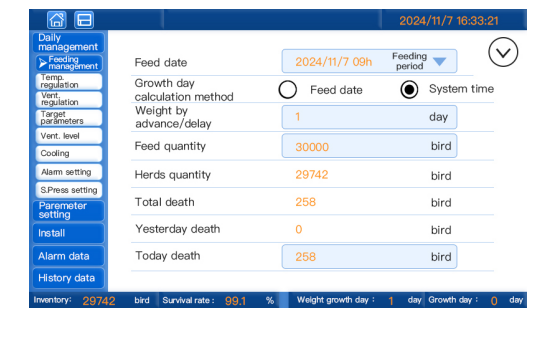

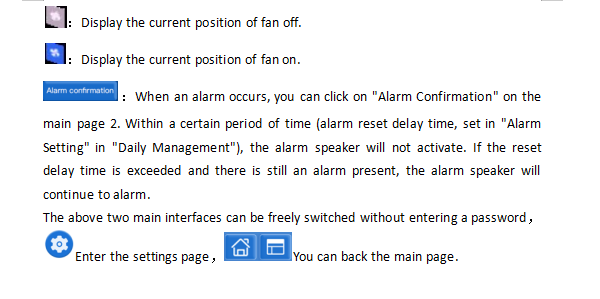

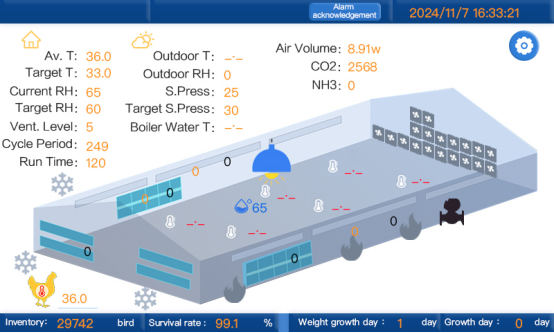

Le module d'affichage adopte un écran résistif de la série DMG (7 pouces, résolution 800×480), peut stocker jusqu'à 32 Mo de polices et 256 Mo d'images, offrant une interface plus claire et plus efficace pour l'affichage, la détection et le réglage des paramètres.

2.4 Objet de contrôle

Le contrôleur gère principalement des systèmes tels que les ventilateurs, les appareils de chauffage, Système de ventilations, systèmes d'humidification, systèmes de refroidissement et intensité lumineuse.

Le contrôleur peut également détecter la quantité d'eau et de nourriture, contrôlant ainsi avec précision l'environnement de vie du bétail et de la volaille.

Le contrôleur peut fournir des signaux de sortie et d'entrée de 0-10V et 4-20mA, permettant ainsi la détection de divers signaux.

2.5jeinstaller

1) Fixez les quatre supports de fixation à l'intérieur du contrôleur environnemental aux quatre coins situés à l'arrière du contrôleur à l'aide de vis. Des trous de montage de φ5, utilisant des vis autotaraudeuses de φ5, sont installés sur une cloison sèche à 1 mètre du boîtier de commande électrique.

2) Connectez le capteur à la borne d'entrée du capteur du contrôleur environnemental.

3) Équipé d'un module de commande externe, la sortie analogique (0-10V) peut contrôler le ventilateur à fréquence variable et contrôler l'éclairage.

4) Connectez la sortie du relais à l'appareil correspondant, et les sorties du relais sont toutes des contacts secs 5A/220V NO/NC.

5) Connectez l'alimentation 220 V, 50 Hz/60 Hz au contrôleur environnemental à l'aide d'un câble et assurez-vous d'une mise à la terre correcte.
